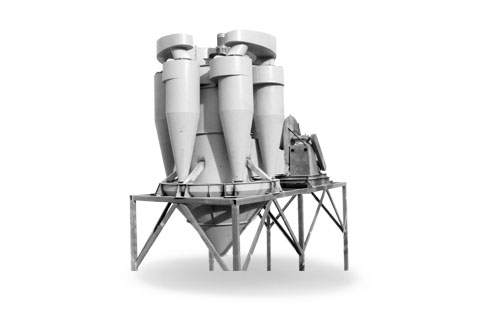

CXFL系列粗細粉分離機

CXFL系列粗細粉分離機是我公司在南京工業大學硅酸鹽工程研究所開發的轉子式選粉機基礎上，結合國外的選粉技術，針對水泥廠生料及水泥的不同特性，自行研制開發的選粉機設備。

進料粒度：-

生產能力：20-100t/h

應用領域：水泥行業

適用物料：水泥

獲取產品報價

咨詢熱線：021-58205268

CXFL系列粗細粉分離機產品特點與技術優勢

1、采用可拆換組合式螺旋槳撒料盤，使物料迅速向上揚起，形成均勻分散的立體料幕，進行預分級。

2、用耐磨的可拆換40Cr圓鋼替代原來采用的無縫鋼管，解決了鋼管磨穿后，料粉從穿孔部位灌入鋼管內，破壞轉籠平衡，引起震動，同時也延長了轉籠的使用壽命。

3、優化設計了轉籠的角度、柱網密度、轉速、直徑使之更適應生料選粉的需要。

4、采用雙轉子結構，通過下籠形轉子形成穩定的強制渦流，對落下的粗物料再次分散、分級，提高選粉機的分級效率和精度。

5、參照優質的旋風收集技術，結合生料特性，對旋風收集器的蝸牛角，減速板以及高徑比等進行了計算機模擬設計，減小流體阻力，提高收集效率。

6、采用調速電機調節轉速，細度調節方便，靈敏可靠，且調節范圍寬。

7、在所有易磨部位，均采用新型耐磨襯板保護，檢修簡單方便，有效延長主機壽命。

8、轉動系統采用了優質的干油潤滑系統，成功解決了軸承缺油易損難題。

9、超靜定結構的使用，整機基本無振動。新型防塵減振風機的使用，使系統振動降到較低，大大增強了設備運轉平穩性。

CXFL系列粗細粉分離機工作原理

1、出磨物料由選粉機上部料斗進入選粉機，落到與轉子成一體的組合式螺旋槳撒料盤上，在撒料盤的高速旋轉作用下，物料一方面受到慣性離心力作用向四周撒出，同時受螺旋槳撒料盤葉片產生的上升氣流作用向上揚起，在撒料盤螺旋槳葉片上形成物料沸騰。物料中較細的顆粒向上飄起，呈懸浮分散狀態，而較粗或較重的物料被撒料盤葉片分散沿筒壁落下，完成第一次選粉。

2、撒料盤下方設有下籠形轉子，下籠形轉子隨主軸一起轉動，形成渦旋氣流，將沿筒壁落下的較粗重的物料及物料粉打散，其中的細粉向上揚起，重新回到循環風中，再次分級，粗粉經滴流裝置，從內錐體排出。

3、撒料盤上方設有上籠形轉子。在選粉室內，上籠形轉子分級圈表面附近的氣流及分散于氣流中的物料在分級圈的帶動下與分級圈一起作高速轉動，在分級圈周圍形成均勻強烈的渦旋氣流。氣流中的物料所受到的離心力大小可通過調速電機、主軸的轉速來調節。當轉速增大時，該力也增大。此時如果保持處理風量一定，則切割粒徑將減小，產品變細；若轉速減低，則產品變粗。因而本機在工作過程中產品的細度可根據具體的工藝要求靈活調節控制，并且改善了物料顆粒的分級效果，提高了選粉效率。

4、經上籠形轉子分級后的細顆粒隨循環風進入外部各個旋風集塵器內。由于新設計的旋風集塵器采用兩出風口結構，并在進風口蝸牛角處加設了導風板，在內錐筒增設了反射屏，在旋風筒套筒下端增設減速板，從而使旋風集塵器的流體阻力大幅下降。循環風在導風板作用下，以較高的風速進入旋風收集器。在蝸牛角擴大部分風速突然降低，加速顆粒沉降，也提高了旋風集塵器的集塵效率。由下出風口排出的風直接進入高效收塵器，大大降低了循環風中的含塵量，降低了成品細度。

圖片展示

CXFL系列粗細粉分離機技術參數

型號	主軸轉速(r/min)	生產能力(t/h)	風機功率	電機功率
CXFL-2000	190-380	20-35	11	30
CXFL-3000	150-350	30-45	15	37
CXFL-3500	130-320	45-55	18.5	55
CXFL-4000	120-280	55-75	30	90
CXFL-5000	120-280	75-100	55	132
